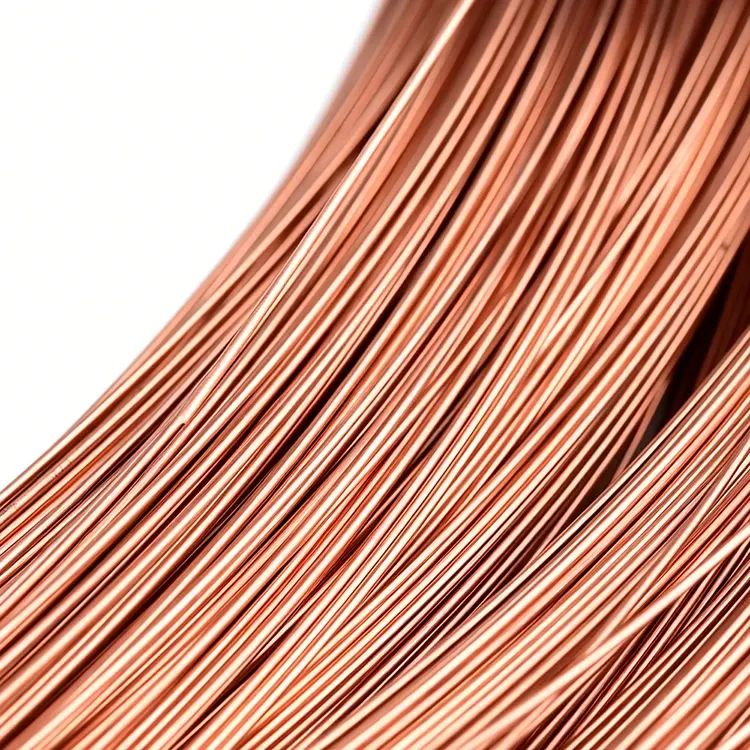

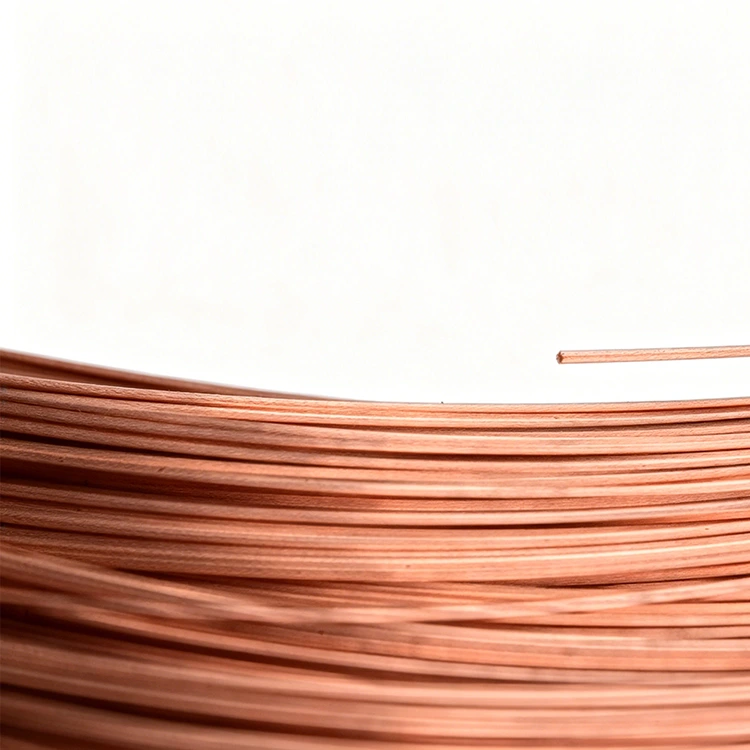

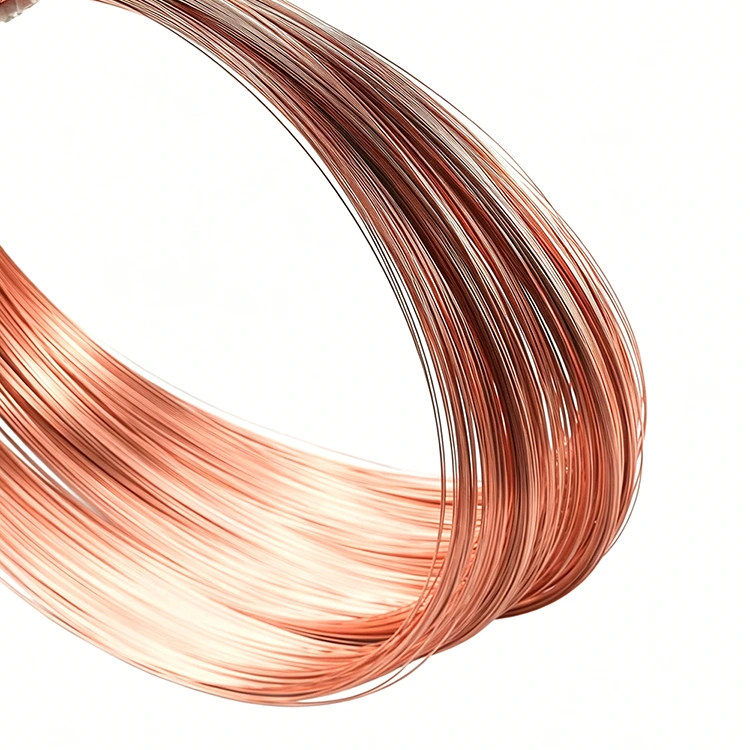

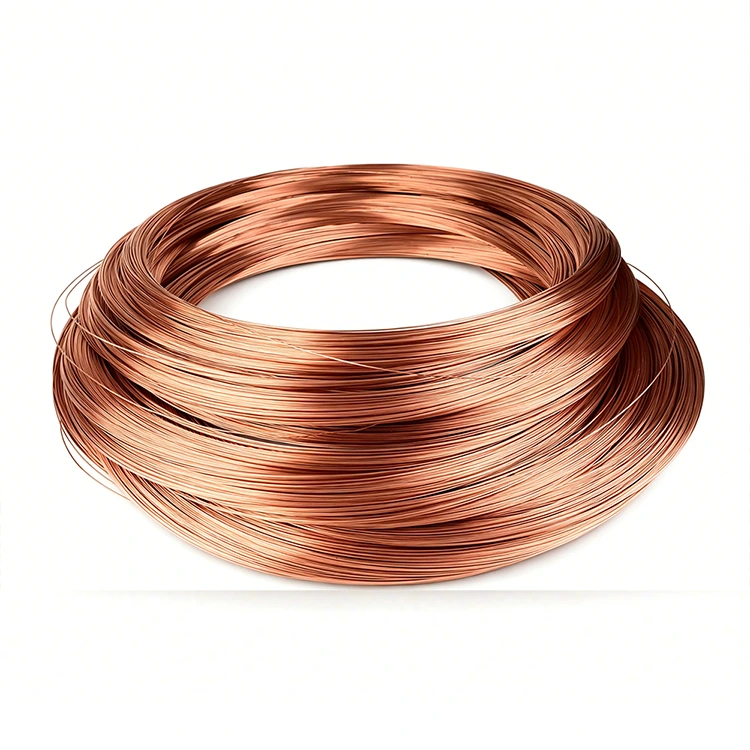

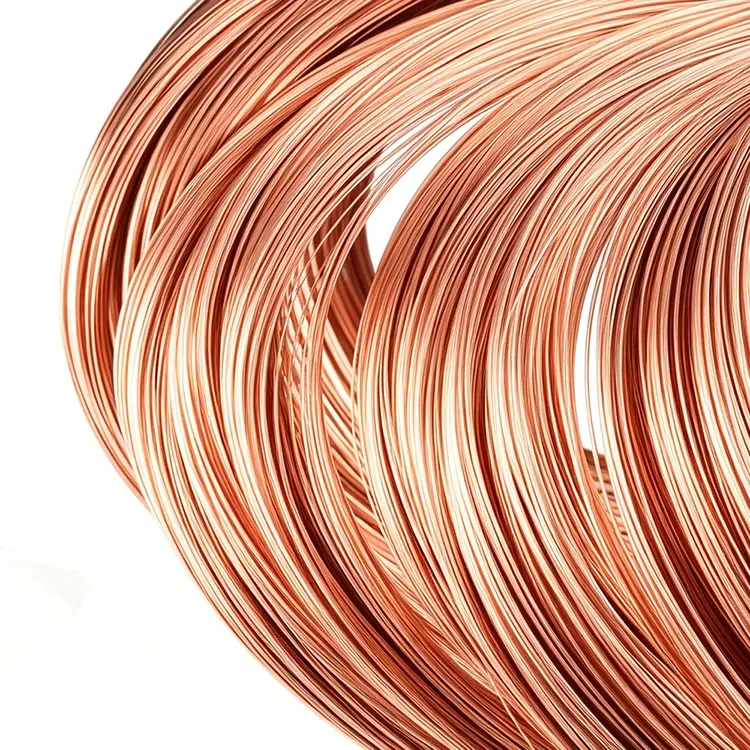

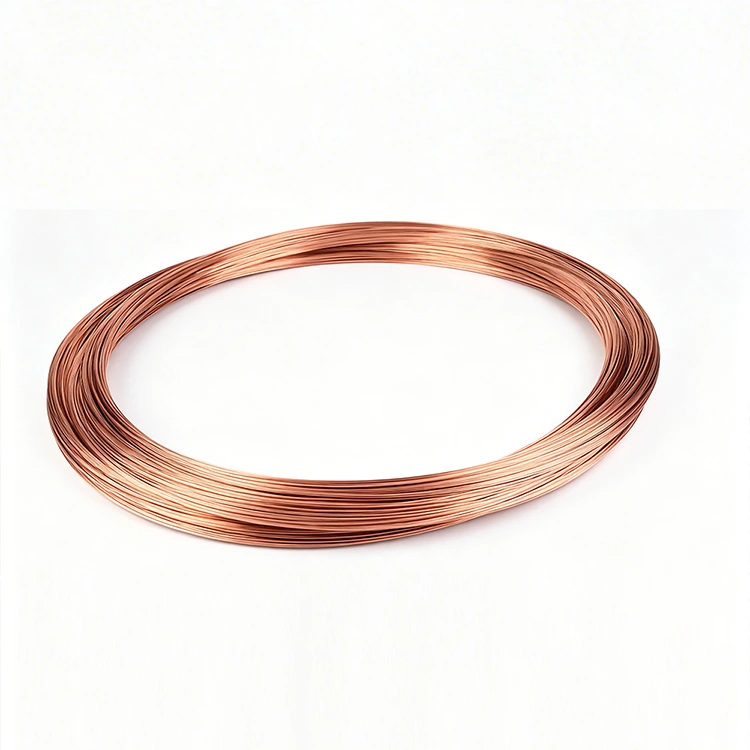

정밀 레드 구리 코일 튜브

구리 코일 튜브에서 정밀도가 중요한 이유

●누출 방지: 고순도 또는 고압 시스템에서는 미크론 수준의 OD 변화도 밀봉 실패를 일으킬 수 있습니다. 정밀 코일은 일관된 밀봉 표면 접촉을 보장합니다.

●유량 일관성: 엄격한 ID 및 벽 두께 제어로 분석 및 의료 응용 분야에서 중요한 유체 유속 및 압력 강하를 예측할 수 있습니다.

●반복 가능한 조립: 정밀한 치수로 수동 피팅이나 재작업 없이 자동 조립이 가능하여 생산 비용이 절감되고 수율이 향상됩니다.

●소형화 가능: 장치가 축소됨에 따라(반도체, 의료용 임플란트) 정밀 튜브를 사용하면 더 작고 복잡한 설계가 가능합니다.

●규정 준수: 의료 및 반도체 응용 분야에는 문서화된 치수 준수가 필요합니다. Zenko Precision Red Copper Coil Tube에는 완전한 추적성 및 검사 기록이 포함되어 있습니다.

정밀제조공정

표준 구리 튜브 생산과 달리 Zenko Precision Red Copper Coil Tube 제조에는 다음이 포함됩니다.

●정밀 드로 다이:  미크론 정확도로 가공된 맞춤형 텅스텐 카바이드 드로 다이는 생산 실행 전반에 걸쳐 일관된 OD/ID를 생성합니다.

●다단계 드로잉:  가공 경화를 최소화하고 입자 구조를 균일하게 유지하면서 최종 치수를 얻기 위해 중간 어닐링을 포함한 여러 드로잉 과정을 거칩니다.

●공정 중 레이저 측정:  각 드로잉 단계의 비접촉 레이저 측정은 다음 작업을 진행하기 전에 치수 준수를 보장합니다.

●최종 응력 제거:  정밀 코일은 치수 정확도를 유지하면서 잔류 응력을 완화하기 위해 최종 저온 어닐링을 거칩니다.

●클린룸 포장:  초정밀 등급은 미립자 오염을 방지하기 위해 클린룸 환경에서 포장됩니다.

제품 응용

●반도체 제조:  누출 없는 초청정 구리 튜브가 필수인 가스 공급 라인, 화학 기상 증착(CVD) 시스템 및 식각 도구 유체 라인.

●의료 기기 및 기기:  생체 적합성, 정밀 치수가 필요한 내시경 도구, 수술용 핸드피스 냉각 및 진단 장비 유체 경로.

●분석 기기:  정확한 흐름 경로가 측정 정확도를 결정하는 HPLC, GC-MS 및 기타 분석 기기입니다.

●항공우주 및 방위:  신뢰성과 정밀도가 중요한 임무를 수행하는 유압 라인, 연료 시스템 구성 요소 및 항공 전자 냉각.

●연구 및 실험실:  정확한 사양이 필요한 맞춤형 실험 설정, 극저온 시스템 및 과학 장비.

주문 정보

• 사용 가능한 정밀 등급: 표준 상업/정밀/초정밀

• OD 범위: 0.8–40mm(요청 시 더 작은 크기도 가능)

• 벽 두께: 0.1~5mm

• 코일 길이: 사양에 따라 맞춤화

• 표면마감 : 광휘소둔, 반도체/의료용 초청정

• 포장 : 정전기 방지백, 클린룸 포장 가능

• 서류 : 치수검사성적서, 자재인증서, 청정도인증서

기술지원

Zenko는 유량 계산 지원, 부속품 검증 및 맞춤형 공차 개발을 포함하여 정밀 적색 구리 코일 튜브 선택에 대한 기술 상담을 제공합니다. 자격 테스트를 위해 무료 샘플을 이용할 수 있습니다.

비절연 버트 커넥터(크기 맞춤 설정 가능)
소재:빨간 구리(C1100/C1220/C1010)
치수(mm)
D(mm)	0.8 - 40
d1(mm)	0.5 - 30
T(mm)	0.1-5
포장	25kgs/롤, 50kg/롤
경도와 상태	Y(HV90-110)
주목:	모든 규모의 맞춤 주문을 수락하세요
