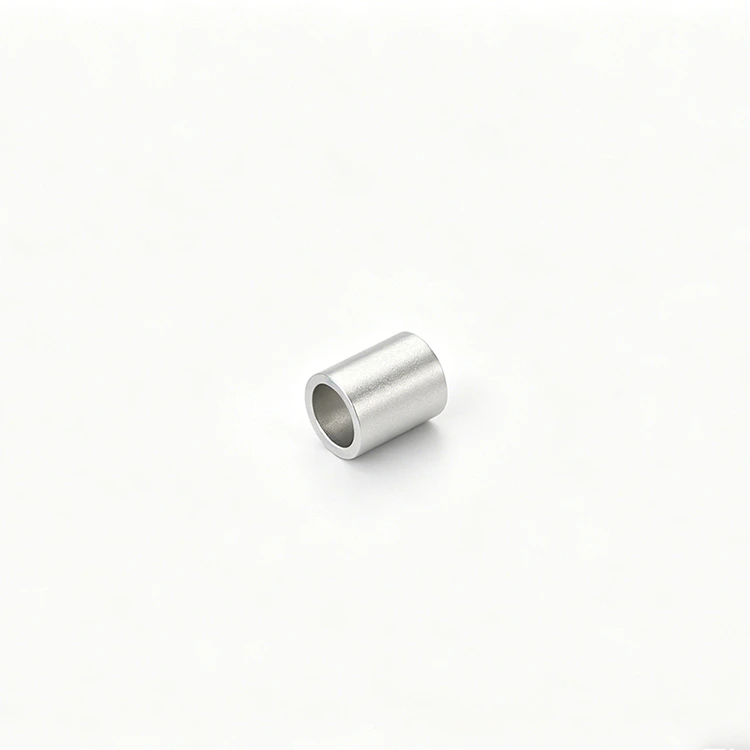

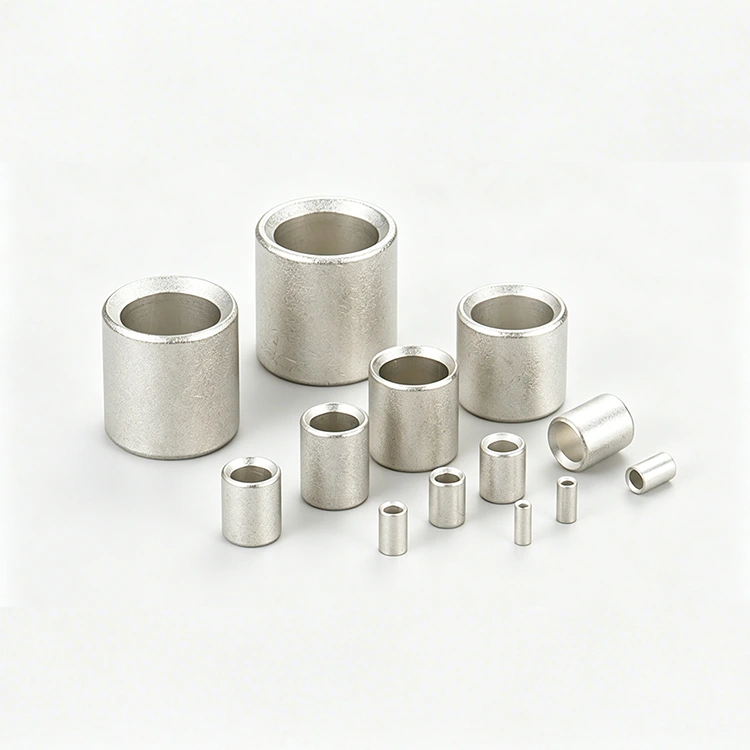

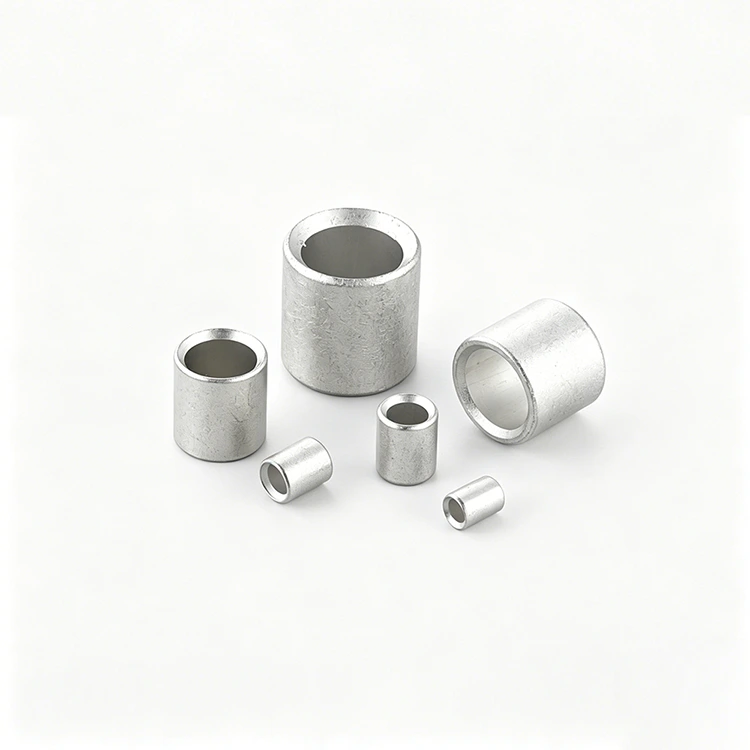

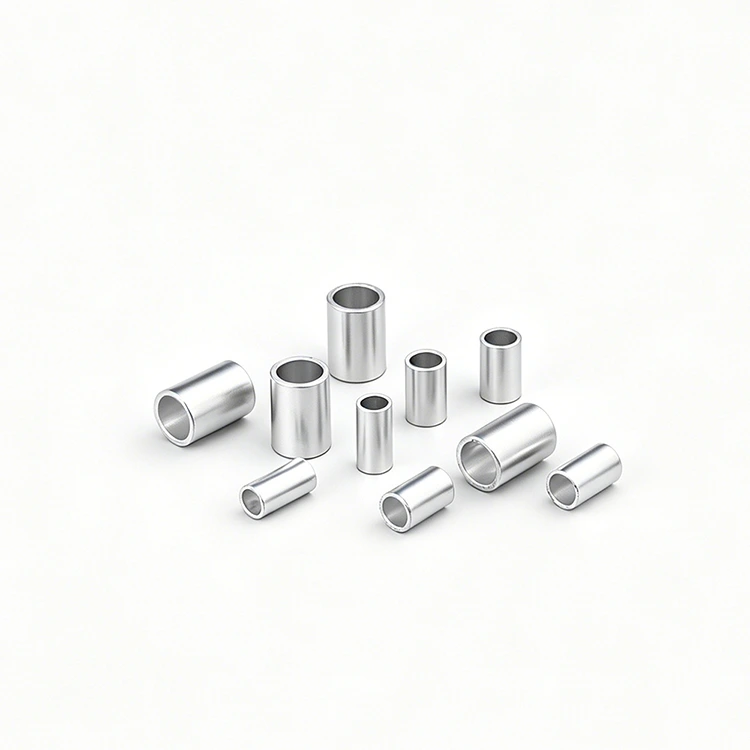

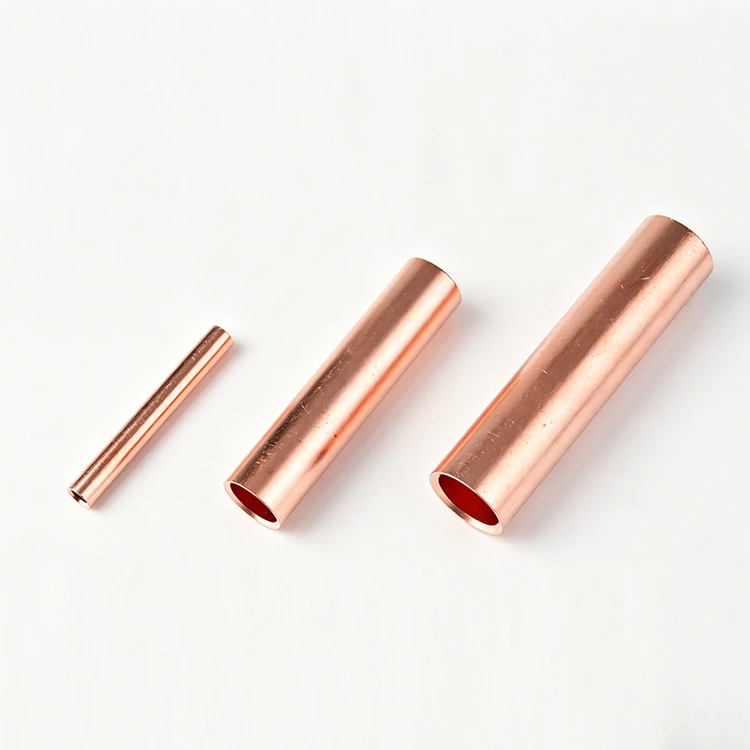

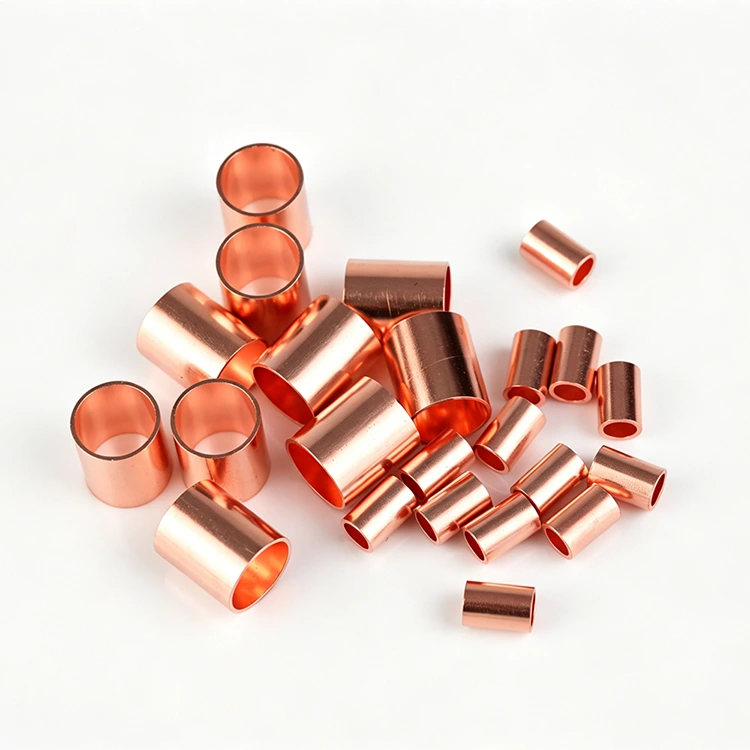

구리 버트 터미널

중국 Zenko 공장에서 고품질 Copper Butt Terminal을 구입하세요. 이 커넥터는 전문적인 항산화 처리를 통해 고순도 구리로 제작된 해양 등급 구리 버트 커넥터입니다. 뛰어난 방습성과 염수 분무 저항성을 특징으로 하는 이 제품은 해양 배전 캐비닛 및 전력망 시스템 응용 분야에 매우 적합합니다. 전력 산업 표준을 준수하는 단자는 압착 후 느슨해짐 없이 안정적인 접촉 성능을 유지하고 낮은 열 출력을 생성하여 안전하고 안정적이며 신뢰할 수 있는 회로 연결을 보장합니다.

제품개요

Zenko 구리 버트 터미널은 산업 및 해양 환경에서 안전하고 신뢰할 수 있는 와이어 연결을 위해 특별히 설계된 고성능 고강도 전기 커넥터입니다. 전문적인 항산화 패시베이션 처리, 두꺼운 파이프 벽, 우수한 내압성 및 우수한 전기 전도성을 갖춘 고순도 적동으로 제작되었습니다. 구리 버트 터미널 배전 캐비닛, 모터, 제어 패널, 해양 전기 시스템 및 전력 엔지니어링에 널리 사용됩니다.

주요 특징

● 99.9% 고순도 적동으로 제작되어 발열이 적고 전도성이 높습니다.

● 두꺼워진 이음매 없는 튜브 디자인, 높은 압력 저항 및 강한 인발 강도

● 내벽에 버(Burr)가 없으며 삽입 시 와이어 코어가 손상되지 않습니다.

● 콜드 압착 연결, 용접 필요 없음, 쉽고 빠른 설치

● 항산화 및 염수분무 방지 기능이 있어 해양의 가혹한 환경에 적합합니다.

● 국제 전기산업 표준에 따라 엄격하게 제작되었습니다.

기술적인 매개변수

● 재질 : T2 고순도 적동

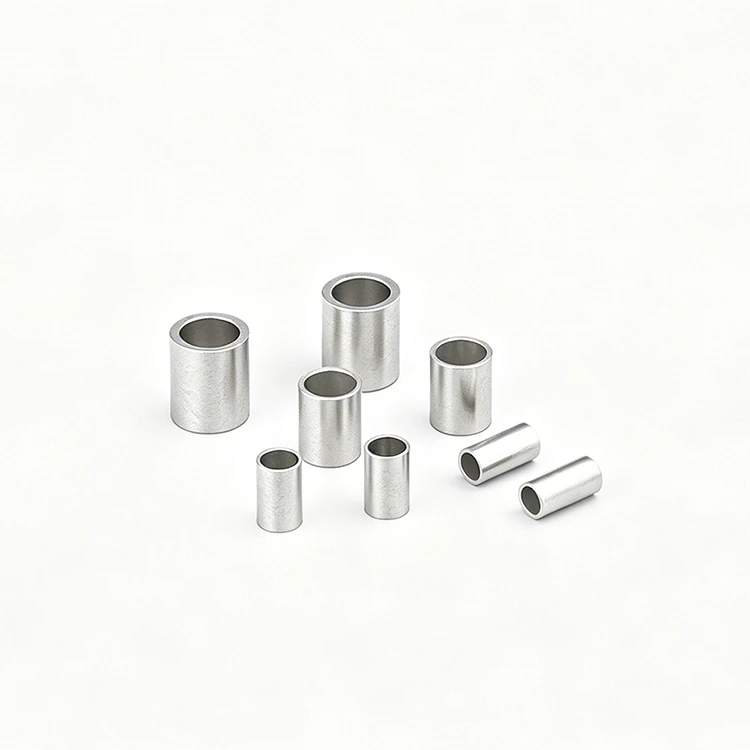

● 표면 처리: 주석 도금/베어 구리 옵션

● 연결 유형: 냉간 압착

● 와이어 게이지: AWG22-AWG4, 맞춤형 가능

● 작동 온도: -40℃ ~ +125℃

● 염수분무 저항성: ≥48시간

● 내전압: ≥2kV AC

적용범위

● 해양 배전 캐비닛 및 선박 전기 시스템

● 산업용 모터, 발전기 및 제어판

● 배전 캐비닛, 스위치 캐비닛, 자동화 장비

● 태양에너지, 풍력에너지 신에너지 시스템

● 중공업 배선 및 전력망 프로젝트

● 자동화 제어 및 전기 기계 장비

설치 지침

1. 와이어 절연체를 적절한 길이로 벗겨내고 와이어 코어를 완전하게 유지합니다.

2.전선을 단자에 완전히 삽입합니다.

3. 전문 압착 도구를 사용하여 단단히 압착하십시오.

4. 와이어를 살짝 당겨서 단단함을 확인합니다.

5. 절연 및 부식 방지를 위해 열수축 튜브를 사용하십시오.

품질 보증

Zenko 공장의 모든 구리 버트 터미널은 원료 테스트, 염수 분무 테스트, 고전압 테스트, 인장 강도 테스트 및 치수 검사를 통과합니다. 안정적인 품질, 안정적인 성능, Zenko 공장은 대량 도매 및 맞춤화를 지원합니다.

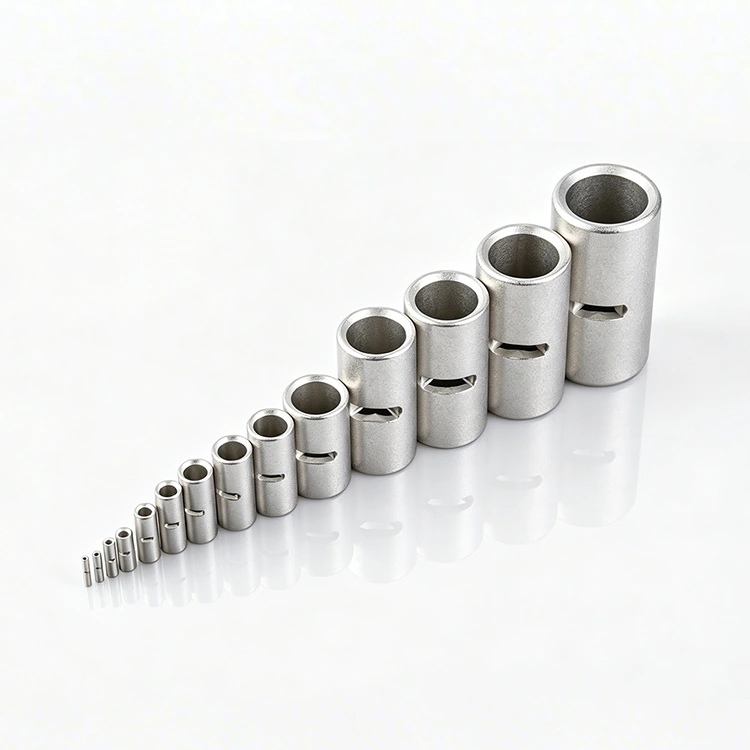

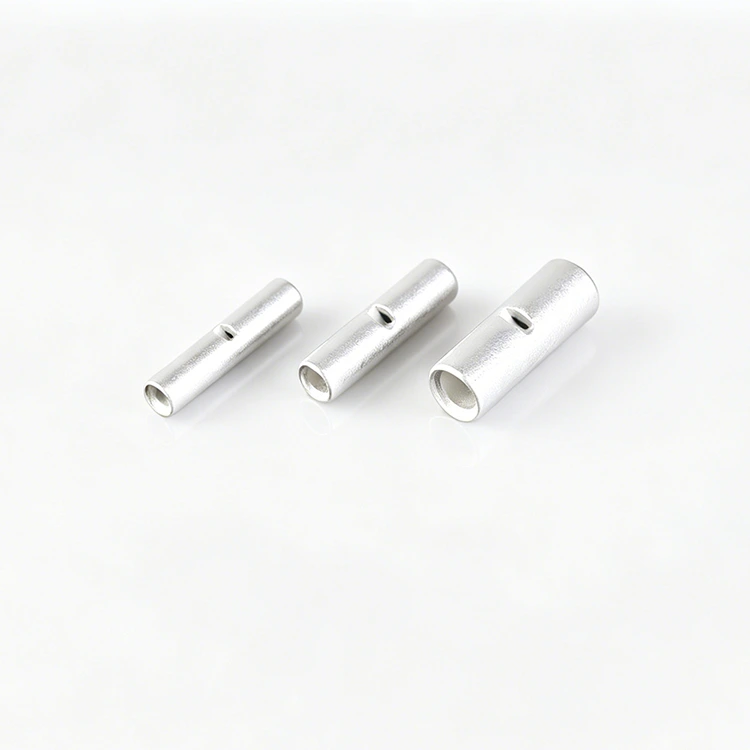

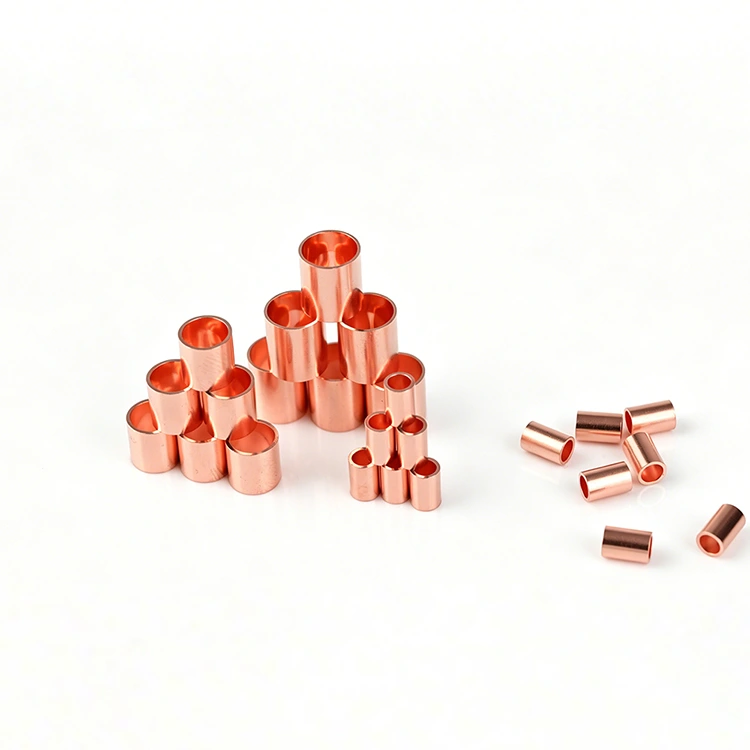

비절연 버트 커넥터(크기 맞춤 설정 가능)

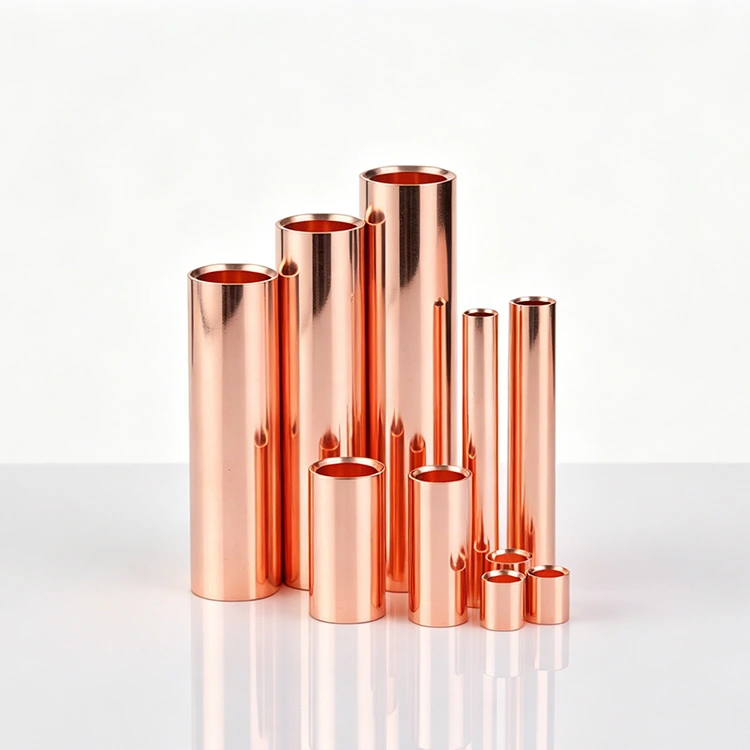

자료:빨간 구리(C1100/C1220)
항목 번호.	치수(mm)				케이블 크기
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0.5-1.5	22-16
BN2T	15	4.02	2.5	0.75	1.5-2.5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
