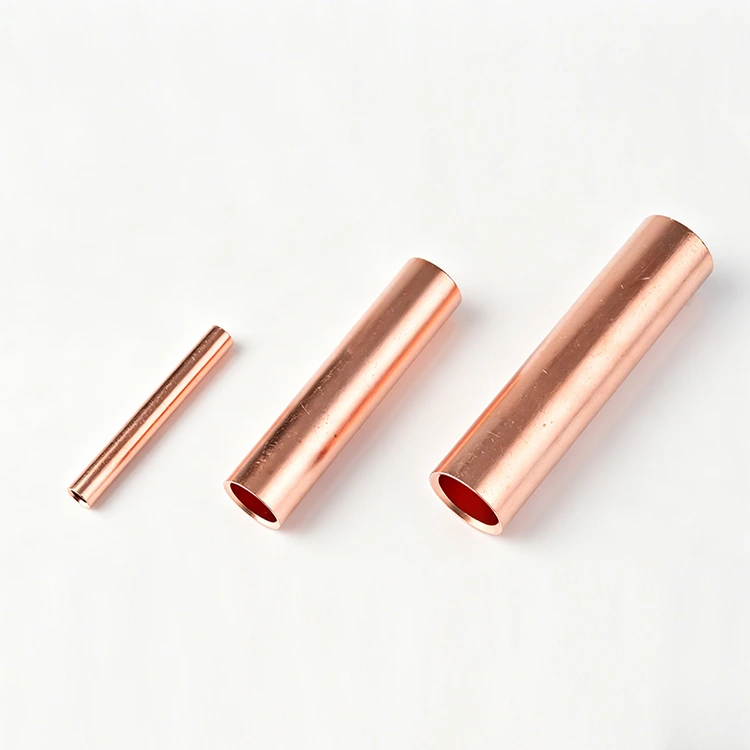

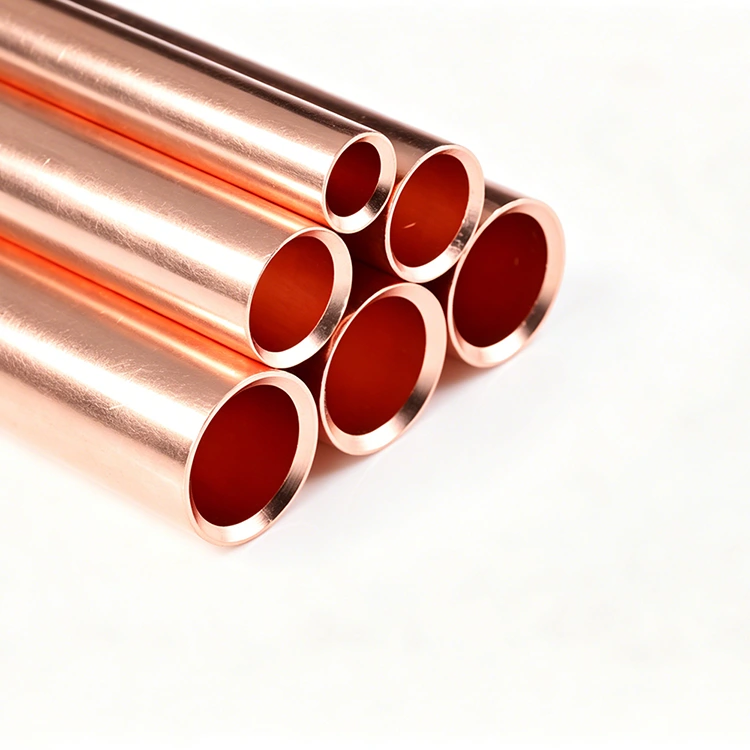

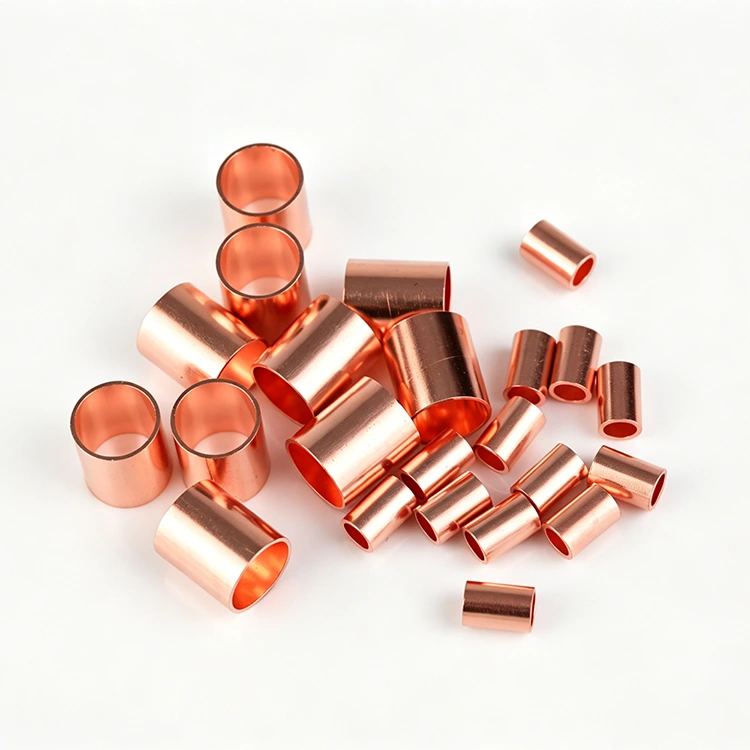

고전류 빨간색 구리 버트 터미널

고품질 고전류 빨간색 구리 버트 터미널은 중국 제조업체 Zenko에서 제공합니다. 이는 새로운 에너지 시나리오에 맞춰진 전문 구리 버트 커넥터 역할을 합니다. 고순도, 고전도 구리 소재로 제작된 이 제품은 태양광 발전, 에너지 저장 및 신에너지 차량 배선 시스템에 완벽하게 적용 가능합니다. 설치 공간을 절약하기 위해 경량 구조를 채택한 이 제품은 전체 크기 범위를 포괄하고 맞춤형 사양을 지원합니다. 견고한 압착 성능과 안정적인 전기 접촉을 통해 다양한 신에너지 장비의 고전류 연결 요구 사항을 완벽하게 충족합니다.

고전류 적색 구리 버트 터미널이란 무엇입니까?

Zenko Factory의 고전류 빨간색 구리 버트 단자는 해양 및 신에너지 애플리케이션용으로 설계된 전문가급의 견고한 구리 커넥터입니다. 고급 항산화 처리를 통해 고순도, 고전도성 적동으로 제작된 이 단자는 뛰어난 습기 및 염수 분무 저항성, 안정적인 전기 접촉, 고전류 부하에서 낮은 발열을 제공합니다. 전력 산업 표준을 준수하도록 설계된 이 제품은 느슨해지지 않고 단단하게 유지되는 안전하고 진동에 강한 압착 연결을 제공하므로 열악한 환경에서 안전하고 안정적인 라인 연결에 이상적입니다.

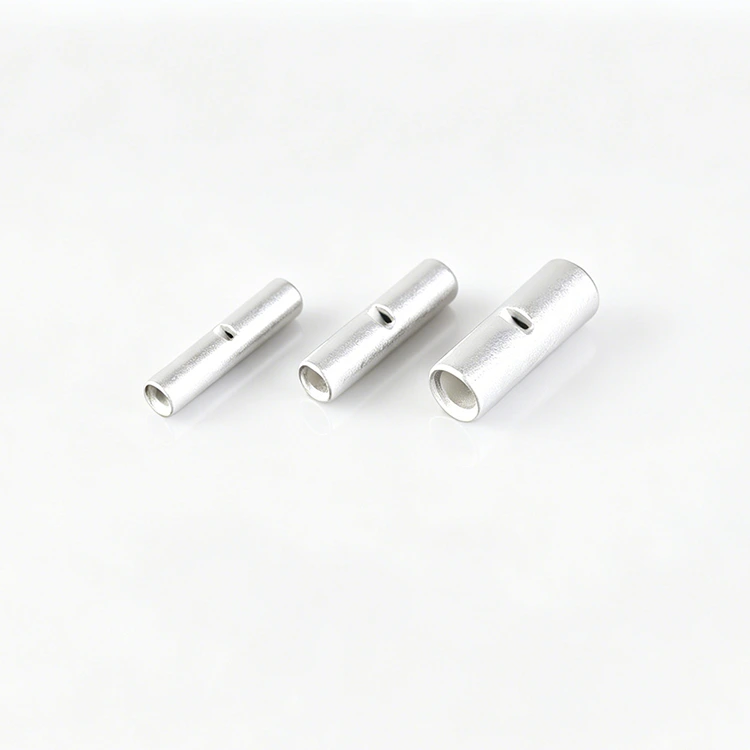

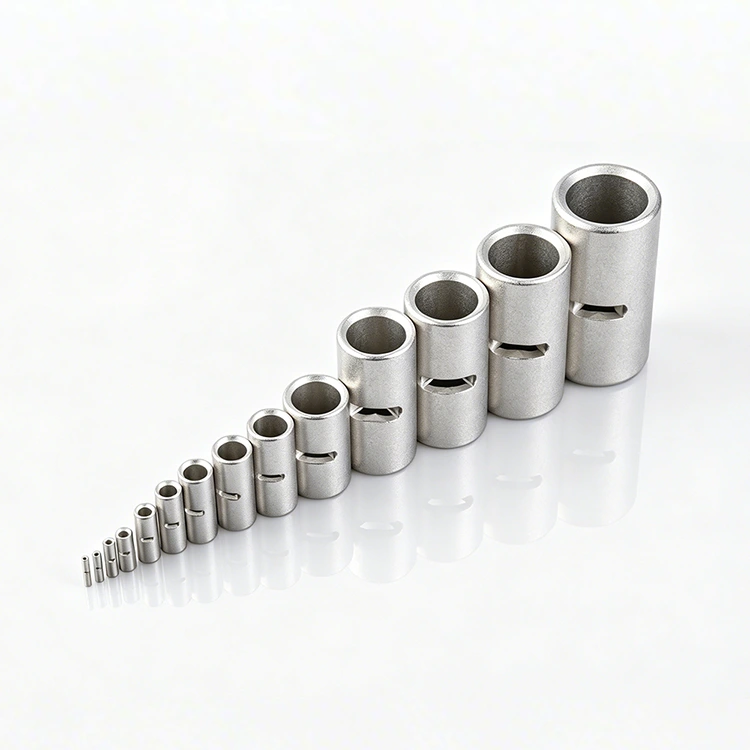

비절연 버트 커넥터(크기 맞춤 설정 가능)
자료:빨간 구리(C1100/C1220)
항목 번호.	치수(mm)				케이블 크기
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0.5-1.5	22-16
BN2T	15	4.02	2.5	0.75	1.5-2.5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

주요 기능 및 이점

● 고전류 적동 구조: 99.9% 순수 고전도 적동으로 제작되어 무거운 부하에서도 낮은 발열과 효율적인 전력 전달을 보장합니다.

● 해양 등급 보호: 전문적인 산화 방지 및 부동태화 처리로 탁월한 방습성 및 염수 분무 저항성을 제공하여 해양 유통 시스템 및 열악한 산업 환경에 적합합니다.

● 신에너지 최적화: 태양광 시스템, 에너지 저장 장치, 전기 자동차 배선 시스템 등 수요가 높은 신에너지 시나리오에 맞게 조정되었습니다.

● 안전하고 진동에 강한 압착: 일관된 압착 성능으로 진동이나 열 순환 시 풀리지 않는 영구적이고 견고한 연결을 보장합니다.

● 공간 절약형 경량 설계: 컴팩트하고 가벼운 구조로 견고한 기계적 강도를 유지하면서 설치 공간을 절약합니다.

● 전체 크기 범위 및 사용자 정의: 고유한 프로젝트 요구 사항을 충족하기 위한 사용자 정의 사양을 지원하여 전체 크기 범위를 사용할 수 있습니다.

● 산업 규격 성능: 전력 산업 표준을 충족하도록 제조되어 안정적인 접점 성능과 안정적인 회로 연결을 제공합니다.

기술 사양

● 소재: 고순도 적동

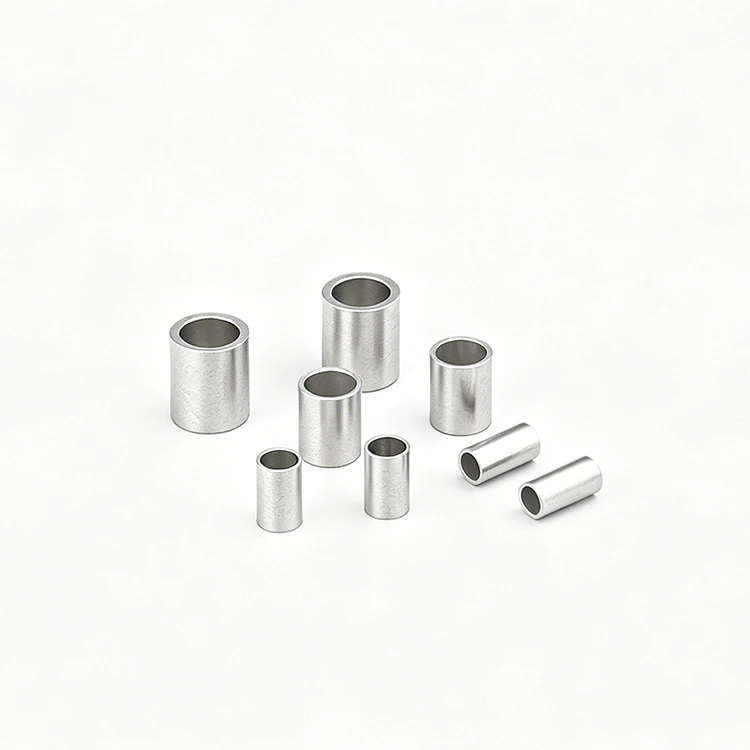

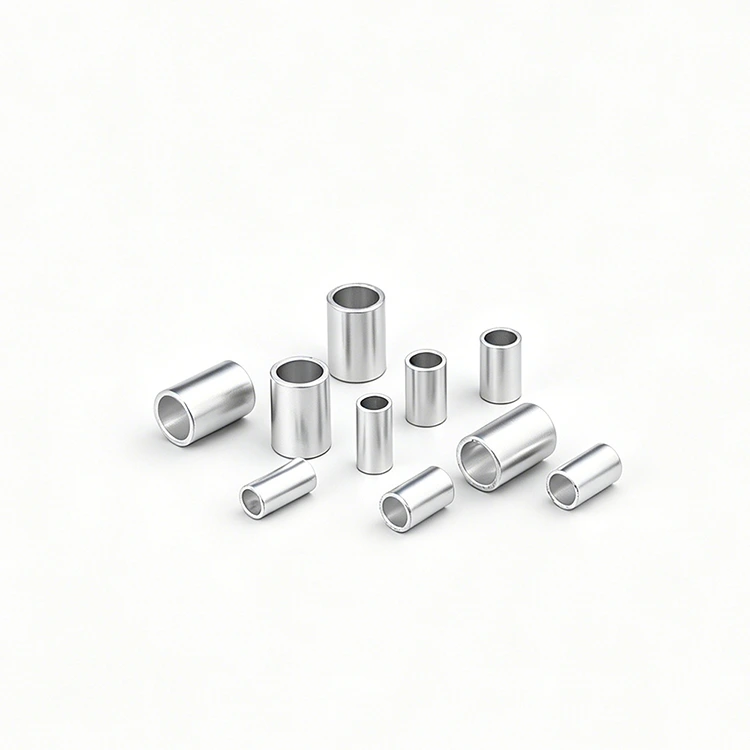

● 표면 처리: 항산화 패시베이션(주석 도금 옵션 제공)

● 연결 유형: 냉간 압착(용접 필요 없음)

● 정격전류 : 최대 600A (사이즈에 따라 다름)

● 작동 온도: -40°C ~ +125°C

● 염수 분무 저항: ≥ 72시간(중성 염수 분무 테스트)

● 내전압: ≥ 2kV AC(업계 표준에 따름)

● 전선 범위: AWG 22~AWG 2/0(맞춤 크기 가능)

폭넓은 응용

● 해양 배전 캐비닛 및 선상 전기 시스템

● 태양광(PV) 태양광 발전 시스템

● 에너지저장시스템(ESS) 및 배터리뱅크

● 전기차(EV) 및 하이브리드 차량 배선

● 산업용 고전류 장비 및 전력망

● 자동화 제어반 및 중장비

● 풍력발전 및 신재생에너지 사업

설치 지침

1. 와이어 준비: 와이어 끝에서 절연체를 벗겨 단자 길이에 맞춰 스트랜드가 절단되거나 손상되지 않도록 합니다.

2.삽입: 벗겨낸 와이어를 배럴 끝에 도달할 때까지 터미널에 완전히 삽입합니다.

3. 압착: 크기에 맞는 고품질 압착 도구를 사용하여 터미널 배럴에 균일한 압력을 가합니다.

4. 검사: 와이어를 부드럽게 당겨 연결이 미끄러지거나 움직이지 않고 단단히 고정되었는지 확인합니다.

5. 절연: 압착된 조인트를 열수축 튜브나 전기 테이프로 덮어 습기, 부식 및 단락을 방지합니다.

품질 보증

모든 Zenko 고전류 빨간색 구리 버트 터미널은 다음을 포함한 엄격한 품질 관리 테스트를 거칩니다.

● 원료 구성 및 전도도 테스트

● 염수 분무 및 내식성 테스트

● 고전류 부하 및 발열 테스트

● 기계적 인발강도 및 진동 테스트

● 치수 정밀도 및 압착 성능 검사

Zenko Factory는 가장 까다로운 해양, 산업 및 신에너지 요구 사항을 충족하는 안정적인 고전류 빨간색 구리 버트 터미널을 제공하기 위해 최선을 다하고 있습니다.
